Колодец кабельный полимерный ККП-4-ССД (с металлокаркасом)

Описание

Предназначен для строительства электрических и телекоммуникационных кабельных сетей в качестве смотрового устройства кабельной канализации, с возможностью обеспечения вывода горловины на поверхность, а также в качестве подземных контейнеров с целью размещения пассивного оборудования. Может устанавливаться на газонах, тротуарах и на проезжей части улиц (с соблюдением технологии монтажа) в качестве проходного, углового или разветвительного колодца.

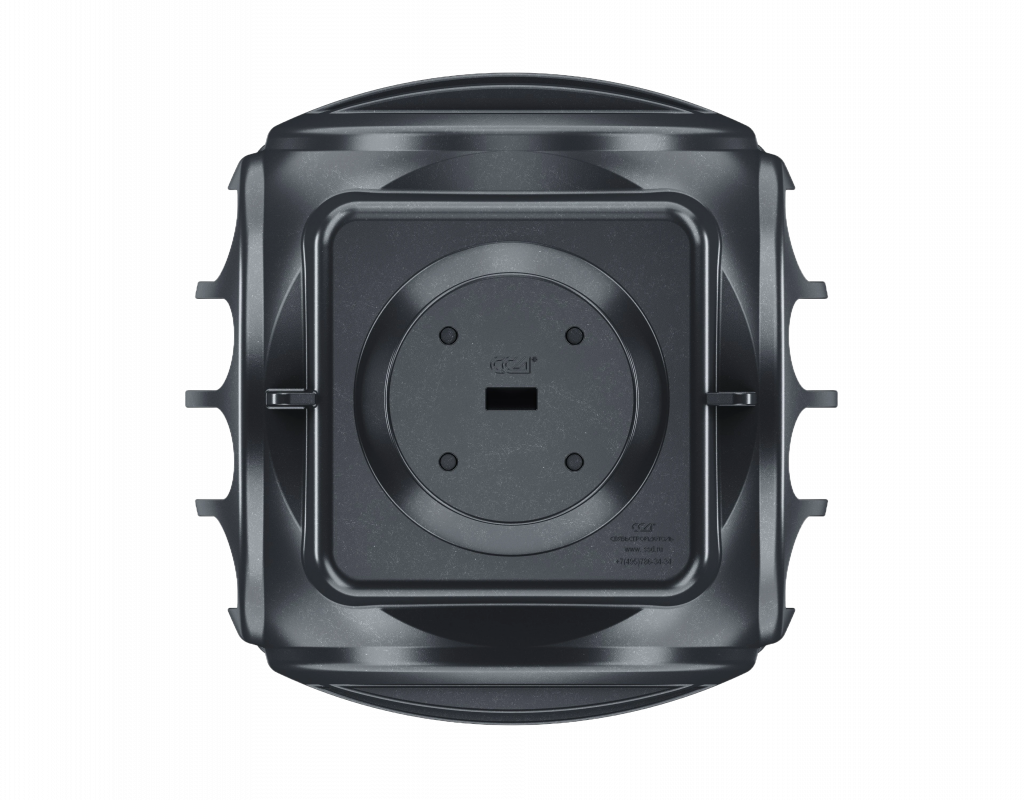

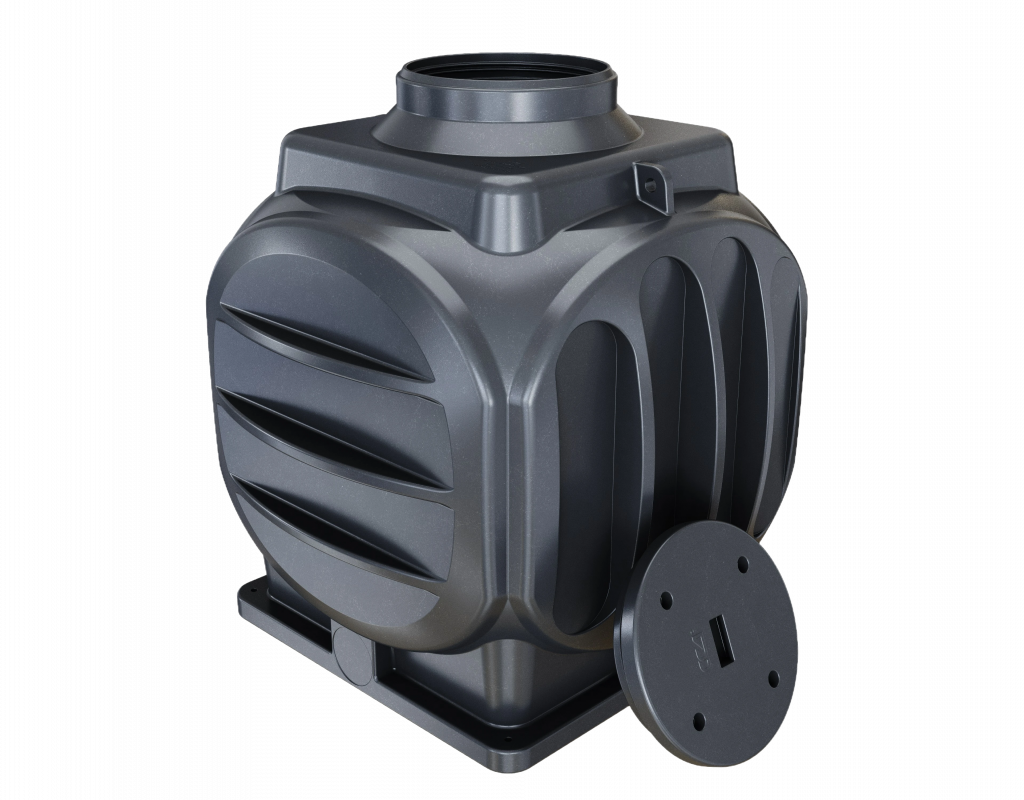

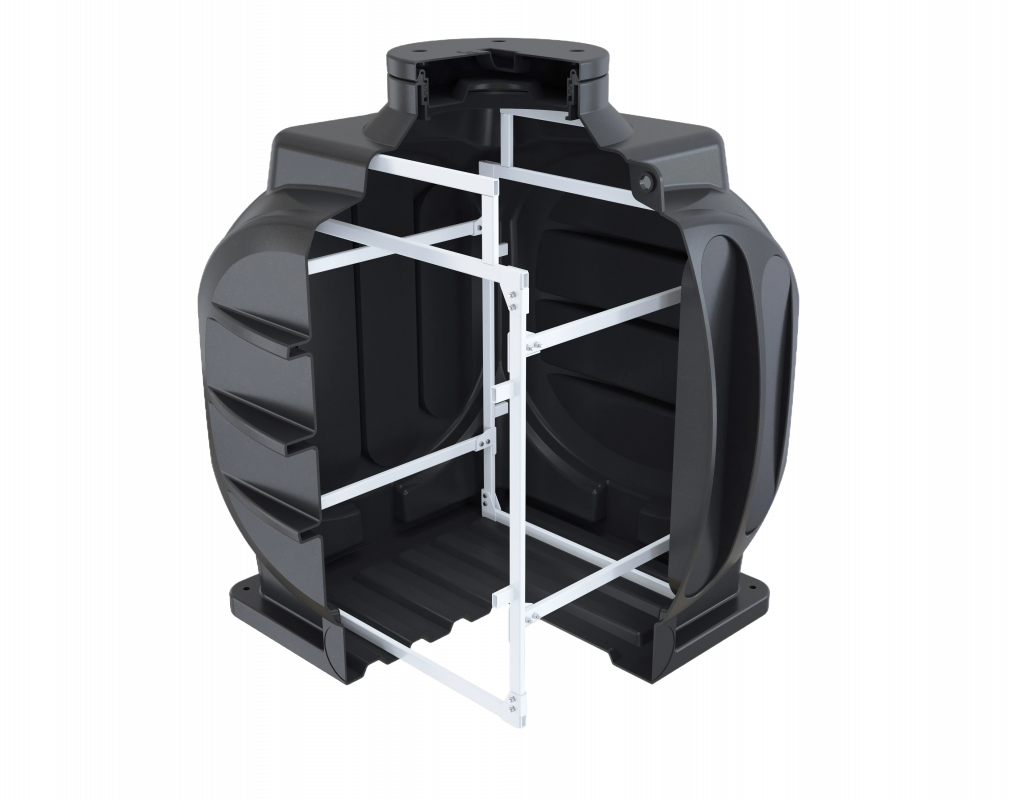

Состоит из крышки и цельнолитого корпуса. Усилен металлическим каркасом, установленным внутри камеры колодца. Фиксация крышки с корпусом происходит за счет резьбового соединения. За счет высококачественного исполнения резьбового соединения достигается высокая степень плотности прилегания крышки к корпусу колодца и легкость хода при закручивании. На верхней поверхности крышки имеются специальные отверстия, в которые вставляется ключ (приобретается дополнительно). Это позволяет зафиксировать крышку с дополнительным усилием. Последующее открытие крышки возможно только с применением ключа, предотвращая несанкционированное проникновение в камеру колодца.

С четырех сторон, на стенках колодца имеются специально сформированные контуры для ввода гладкостенных, гофрированных и спиральновитых (ССД-Пайп) труб. Каждая стенка содержит по 4 таких контура различных размеров. На двух сторонах колодца монтажные площадки размещены в горизонтальной плоскости в следующих размерах: 846х198мм и 900х190мм, на двух других – в вертикальной плоскости размерами: 780х190мм и 980х190мм.

В площадки можно ввести и вывести спиральные трубы диаметром до 160 мм включительно. Ввод труб осуществляется через отверстия, которые высверливаются с помощью кругового регулируемого сверла, электродрели или аккумуляторного шуруповерта того размера, который необходим для ввода соответствующего количества и диаметра труб. Присоединение трубы к стенке колодца осуществляется с помощью адаптера ввода соответствующего трубе диаметра.

Для предотвращения выталкивания колодца, в результате выпучивания или подвижки грунта, на его основании расположены 4 отверстия диаметром 20 мм. Через эти отверстия происходит крепление колодца с помощью анкерных болтов (приобретаются дополнительно) к якорной железобетонной плите.
