Муфта-кросс МКО-П1-М/СМ3-2/2SC-2SC-2SC/APC -2SC/APC ССД

Описание

Предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Особенностью всех муфт МКО с литерой «А» является наличие внутри планки или гнезд для установки адаптеров. Это позволяет использовать оконцованные абонентские дроп-кабели и осуществлять кросс-коммутацию.

Данное исполнение предназначено для использования модульного сплиттера (ном. номер 130409-00409 или 130409-00410).

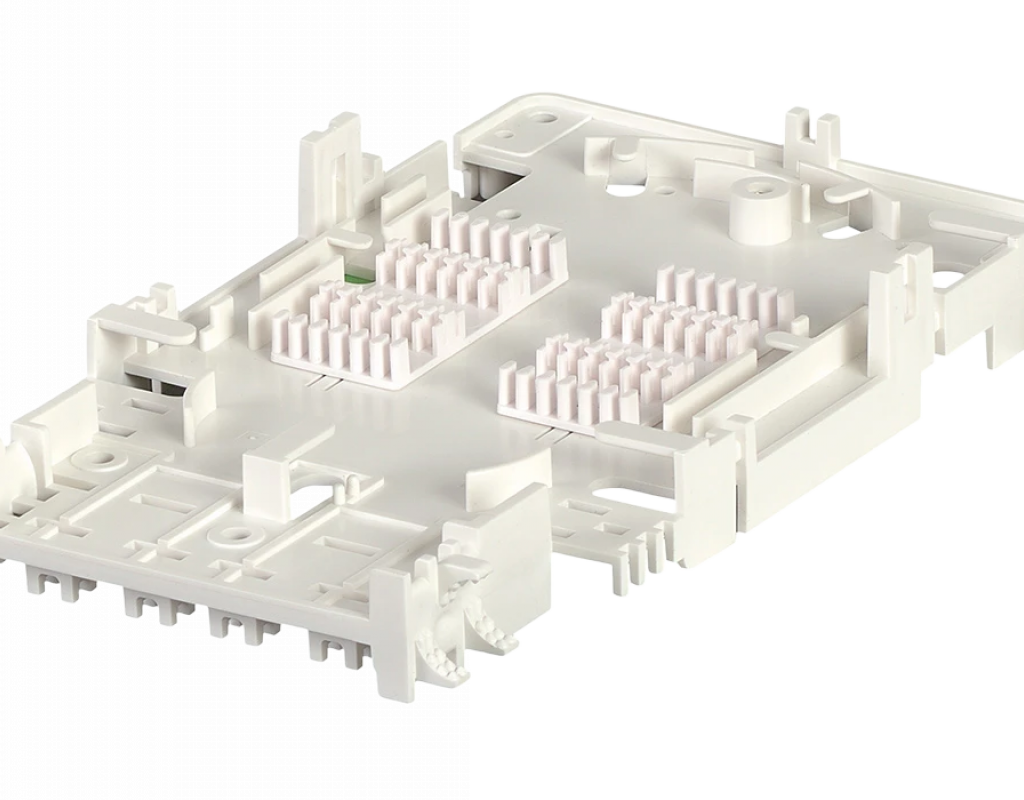

Муфта представляет собой малогабаритный герметичный контейнер прямоугольной формы. Внутри контейнера установлена съёмная монтажная панель (вставка), с тыльной стороны которой вмонтированы два ложемента для размещения сростков ОВ, защищенных гильзами КДЗС 4525, а на лицевой стороне панели находятся гнёзда для установки адаптеров типа SC.

Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.

По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей.

Конструкция муфты, не смотря на небольшие габаритные размеры, обеспечивает возможность организации транзитной петли оптических модулей без разрезания.

Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус двух ОК с диаметром наружной оболочки до 14 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 36 сростков оптических волокон (КДЗС 4525) распределительных ВОК и 10 сростков дроп-кабелей;
• установку двух оптических планарных разветвителей с номинальным размером корпуса 60х7х4 мм;
• установку до 10-ти розеток (адаптеров) оптических типа SC;
• пылезащищенный вывод до 10 дроп-кабелей круглого профиля диаметром 2-3 мм или прямоугольного профиля типа «бабочка».

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.

Комплектация:
